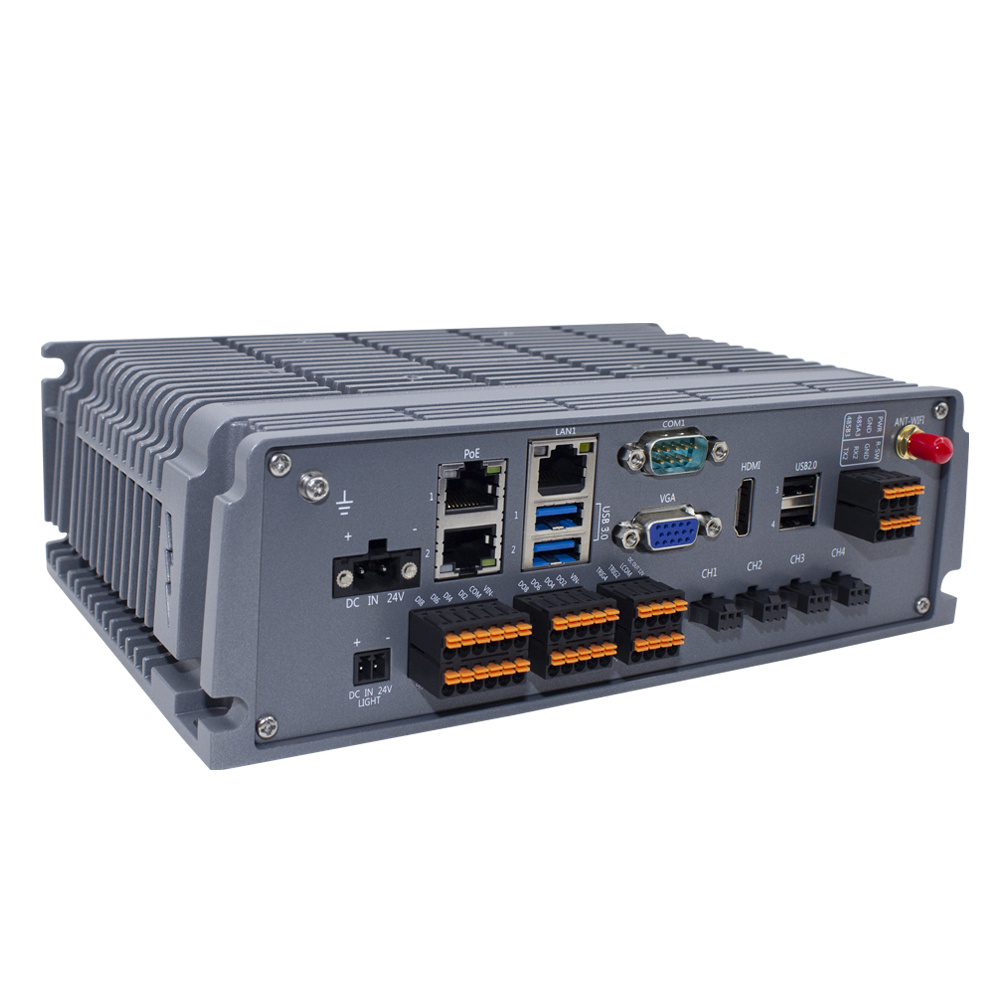

pcx-9802-io
1.支持intel12th代-n95/n305处理器
2.板贴ddr4内存颗粒,内存容量为8gb
3. 2*rs-232,1*rs-485
4. 2* usb 3.0,4* usb 2.0
5. 1*千兆网口 2*poe网口
6. 1*vga 1*hdmi显示
7.8*di 8*do，4*光源

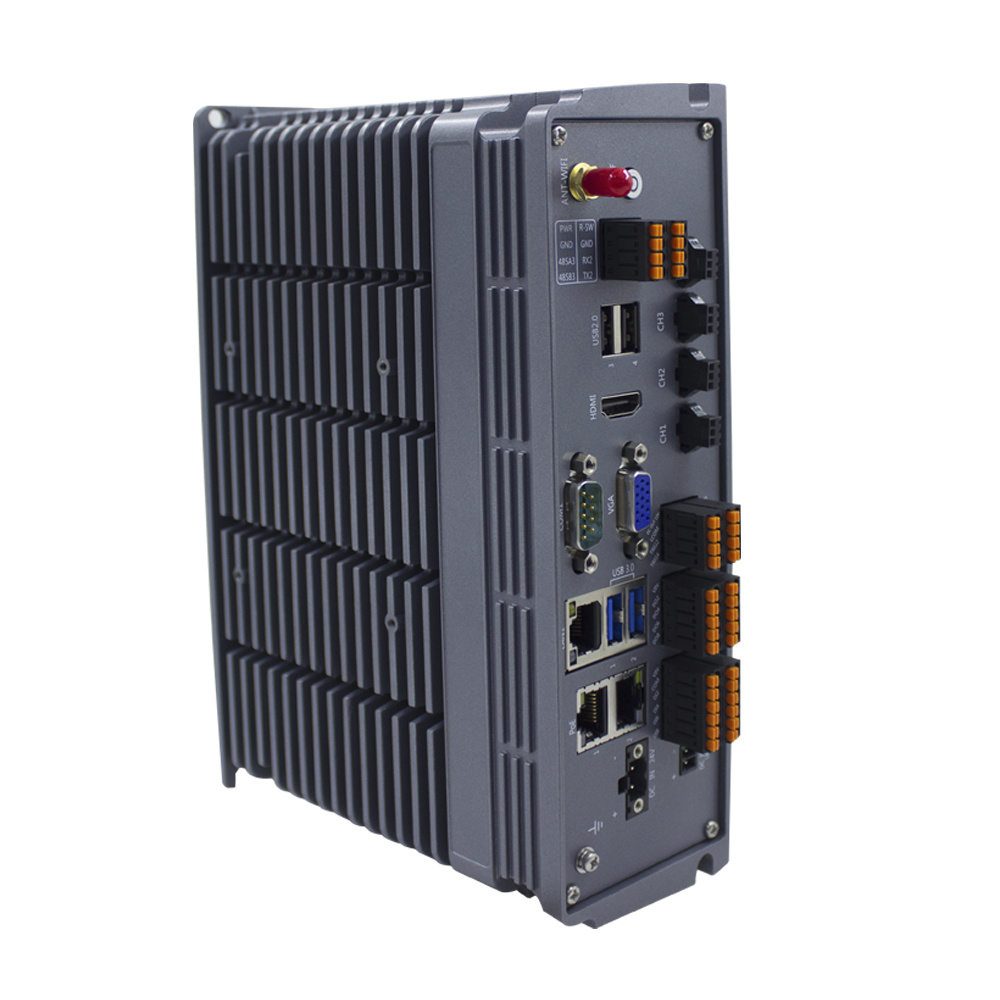

8. 支持卧式/壁挂式安装
9. dc in 24v供电,具备防反接和过流保护的功能
- 产品介绍
- 产品规格
- 支持与下载
pcx-9802-io规格介绍 | |||||
系统 硬件 | 处理器 | intel 12th 代-n系列 | 型号 | 内核 | 最高睿频 |
n95 | 4c4t | 3.4ghz | |||
n305 | 8c8t | 3.8ghz | |||
内存 | 板贴ddr4内存颗粒，内存容量为8 gb | ||||
操作系统 | win10 64位 21h2以上版本与ubuntu 22.04 | ||||
显卡 | 集显 intel uhd graphics | ||||
bios | ami bios | ||||
看门狗 | 支持256级（0~255），可编程 | ||||
电源 | 供电 | dc in 24v，标准品出货配24v/4a电源适配器 | |||
启动方式 | 上电自开机/远程开机/按键触发开机（切换详细操作见第七章） | ||||
启动开关 | 1*带灯开关 | ||||
面板 接口 | 显示模式 | 1*vga ：最大分辨率1920*1200@ 60 hz | |||
1*hdmi : 最大分辨率4096*2160@ 60 hz | |||||
com1 | 1*3线rs-232，使用1个标准db-9座子 | ||||
com2 | 1*rs-232，为黑色凤凰端子 | ||||
com3 | 1*rs-485，为黑色凤凰端子 | ||||
r-sw | 1*远程开关接口，为黑色凤凰端子 | ||||
pwr | 1*电源指示灯接口，为黑色凤凰端子 | ||||
lan | 1*千兆网口，采用rtl8111h芯片，支持网络唤醒，速度:10/100/1000mbps | ||||
poe | 2*poe，采用intel i226v芯片，支持网络唤醒,，速度:10/100/1000mbps | ||||
usb | 2*usb3.0，2*usb2.0 | ||||
内置 接口 | m .2 | 1*m.2硬盘接口（m.2 2280,支持 nvme、sata 信号，出货默认sata信号） | |||
usb (jusb2) | 1个1*4pin的白色座子（usb2.0) | ||||
usb | 1*单层加高usb2.0，可接加密狗 | ||||
可靠性 | 工作温度 | -20℃～60℃ | |||
存储温度 | -40℃～85℃ | ||||
相对湿度 | ５％～90％无冷凝 | ||||
工作时振动 | 系统安装 ssd/m.2：3 grms, iec 60068-2-64随机5 ~ 500 hz | ||||
工作时冲击 | 系统安装 ssd/m.2：30 g, iec 60068-2-27 | ||||
结 构 | 安装方式 | 卧式安装/壁挂式安装 | |||
整机尺寸 | 226.0*157.3*70.0mm(l*w*h) | ||||
整机重量 | 约2.07 kg(不含配件与包装） | ||||
认 证 | 相关证书 | fcc ，ce ，rohs | |||
功 耗 | 功耗 | 典型功耗：9.28w; 最大功耗：16.32w | |||
zjb-9802规格介绍 | ||
功 能 | di1 - di8 | 8*di，npn/pnp模式，输入dc 10v-30v |
do1 - do8 | 8*do，每路最大输出电流为500ma，输出电压dc 10-30v(取决供电端电压) | |
ch1-ch4 | 4*光源接口，单路光源额定电流为1a | |
trig | 4*光源触发接口 | |
usb2.0 | 1个内置usb2.0接口 | |
dc out 12v | 1*12v输出 | |
dc in 24v light | 1*光源外部供电，最大可支持4a电流 | |
wifi | 支持2.4g通讯 | |
